囊氏蓄能器

囊氏蓄能器是一种经济高效的选择，其结构设计允许灵活应对不同的工作条件和介质要求，尤其在能量储存，脉动减震或吸收冲击方面优势明显。

型号说明
产品编号
国家标准囊氏蓄能器
NXQ
A
-
40
/
31.5
-
f
-
Y

产品名称：

NXQ：国家标准囊氏蓄能器

BNXQ：不锈钢囊氏蓄能器

产品编号
ASME规范囊氏蓄能器
BA(TA)
40
/
3000
-
L
-
O

结构类型：

BA：底部拆式蓄能器

TA1/TA2：顶部拆式蓄能器

产品编号
执行欧盟PED指令的囊氏蓄能器
NXQ
A
-
40
/
31.5
-
f
-
Y

产品代号：

NXQ：标准囊氏蓄能器

技术规格
国家标准囊氏蓄能器
型号 NXQ ※ -0.4 / ※-L-※ NXQ ※ -0.63 / ※-L-※ NXQ ※ -1 / ※-L-※ NXQ ※ -1.6 / ※-L/F-※ NXQ ※ -2.5 / ※-L/F-※ NXQ ※ -4 / ※-L/F-※ NXQ ※ -6.3 / ※-L/F-※ NXQ ※ -10 / ※-L/F-※ NXQ ※ -16 / ※-L/F-※ NXQ ※ -20 / ※-L/F-※ NXQ ※ -25/※-L/F-※ NXQ ※ -32 / ※-L/F-※ NXQ ※ -40 / ※-L/F-※ NXQ ※ -50 / ※-L/F-※ NXQ ※ -20 / ※-L/F-※ NXQ ※ -25 / ※-L/F-※ NXQ ※ -32 / ※-L/F-※ NXQ ※ -40 / ※-L/F-※ NXQ ※ -50 / ※-L/F-※ NXQ ※ -63 / ※-L/F-※ NXQ ※ -80 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -63 / ※-L/F-※ NXQ ※ -80 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -125 / ※-L/F-※ NXQ ※ -160 / ※-L/F-※ NXQ ※ -100 / ※-L/F-※ NXQ ※ -160 / ※-L/F-※ NXQ ※ -200 / ※-L/F-※ NXQ ※ -250 / ※-L/F-※
公称压力 (MPa) 10, 20, 31.5
最大排放流量 L 1 3.2 6 10 15 20
F 6 10 15 20 25
公称容积 (L) 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 32 40 50 63 80 100 63 80 100 125 160 100 160 200 250
连接方式 L H 250 320 315 355 420 530 700 660 870 1000 1170 1410 1690 2040 685 780 910 1050 1240 1470 1810 2190 1188 1418 1688 2008 2478 1315 1915 2315 2915
F 370 435 545 715 685 895 1025 1195 1435 1715 2065 715 810 925 1080 1270 1500 1840 2220 1203 1433 1703 2023 2493 1360 1960 2360 2960

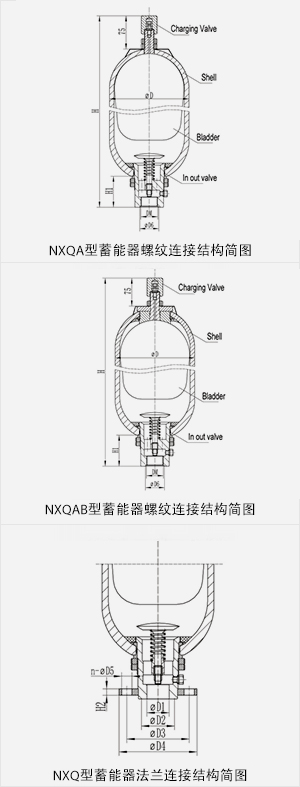

基本尺寸(mm) DM M27×2 M42×2 M60×2 M72×2 M80×3 M100×3
Φ D1 42 50 60 80 80
Φ D2 50(50×3.1) 70(70×3.1) 80(80×3.1) 95(95×3.1) 115(115×3.1)
Φ D3 97 125 150 170 220
Φ D4 130 160 200 230 255
n-D5 6-Φ17 6-Φ22 6-Φ26 6-Φ26 8-Φ26
Φ D6 32(32×3.1) 50(50×3.1) 70(70×3.1) 80(80×3.1) 90(90×3.1) 115(115×5.7)
H1 52 66 85 105 115 115
H2 25 32 40 45 50
Φ D 89 114 152 219 299 351 426
重量 (kg) 3 3.5 5.5 12.5 15 18.5 25.5 41 53 62 72 82 104 118 92 105 108 135 148 191 241 290 191 228 270 322 397 441 552 663 786

注意:

1.国家标准囊氏蓄能器适用于的介质温度: -20℃~+93℃

2.不锈钢蓄能器适用于的介质温度: -40℃~+93℃

3.不锈钢囊氏蓄能器的公称压力: ≤25Mpa

4.不锈钢囊氏蓄能器的公称容积: 0.4~100L

5.充气阀端口 : M14X1.5

6.括号内尺寸为O型密封圈尺寸，O型密封圈标准GB/1235-76，1Mpa=10bar=10.2kg/cm²

ASME规范囊氏蓄能器
型号 BA-0.15/3000-※-※ BA-0.25/3000-※-※ BA-0.6/3000-※-※ BA-1.0/3000-※-※ BA(TA)-2.5/3000-※-※ BA(TA)-5/3000-※-※ BA(TA)-8/3000-※-※ BA(TA)-10/3000-※-※ BA(TA)-11/3000-※-※ BA(TA)-14/3000-※-※ BA(TA)-15/3000-※-※ BA-0.15/5000-※-※ BA-0.25/5000-※-※ BA-0.6/5000-※-※ BA-1.0/5000-※-※ BA(TA)-2.5/5000-※-※ BA(TA)-2.5/5000-※-※ BA(TA)-5/5000-※-※ BA(TA)-5/5000-※-※ BA(TA)-8/5000-※-※ BA(TA)-8/5000-※-※ BA(TA)-10/5000-※-※ BA(TA)-10/5000-※-※ BA(TA)-11/5000-※-※ BA(TA)-11/5000-※-※ BA(TA)-14/5000-※-※ BA(TA)-14/5000-※-※ BA(TA)-15/5000-※-※ BA(TA)-15/5000-※-※
容积 gal 0.15 0.25 0.6 1 2.5 5 8 10 11 14 15 0.15 0.25 0.6 1 2.5 2.5 5 5 8 8 10 10 11 11 14 14 15 15
L 0.6 1 2.5 4 10 20 32 40 44 56 60 0.6 1 2.5 4 10 10 20 20 32 32 40 40 44 44 56 56 60 60
基本尺寸 H in 12.60 12.60 16.54 20.87 21.56 33.46 47.64 56.70 61.42 75.60 80.31 12.99 12.99 17.32 21.65 23.23 21.26 35.83 32.68 51.57 46.46 61.42 55.12 66.54 59.84 81.89 73.62 87.01 78.35
mm 320 320 420 530 550 850 1210 1440 1560 1920 2040 330 330 440 550 590 540 910 830 1310 1180 1560 1400 1690 1520 2080 1870 2210 1990
L in 7.48 7.48 11.02 15.35 16.14 27.95 42.13 51.18 55.90 70.08 74.80 7.87 7.87 11.81 16.14 17.76 15.75 30.31 27.17 46.06 40.94 55.91 49.61 61.02 54.33 76.38 68.11 81.50 72.83
mm 190 190 280 390 410 710 1070 1300 1420 1780 1900 200 200 300 410 450 400 770 690 1170 1040 1420 1260 1550 1380 1940 1730 2070 1850
H1 in 2 2 2.6 3.5 2 2 2.6 2.6 3.5
mm 51 51 66 89 51 51 66 66 89
D in 3.5 4.5 6 9 3.5 4.5 6 6 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65 9 9.65
mm 89 114 152 229 89 114 152 152 229 245 229 245 229 245 229 245 229 245 229 245 229 245
M NPT 3/4” 3/4” 1 1/4” 2” 3/4” 3/4” 1 1/4” 1 1/4” 2”
重量 IB 8.8 10.8 30 40 81 125 154 209 227 275 293 10 12 35 45 112 112 174 176 249 253 295 304 319 330 394 370 418 436
kg 4 4.9 14 18 37 57 70 95 103 125 133 4.5 5.4 16 21 51 51 79 80 113 115 134 138 145 150 179 186 190 198

注意:

1. BA:底部拆式蓄能器     TA:顶部拆式蓄能器

2. 客户如需要加大流量或要求制作顶部修理的其他型式尺寸的蓄能器可订购生产

执行欧盟PED指令的囊氏蓄能器
规格 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 40 50 63 80 100 63 80 100 125 160 100 160 200 250
公称压力(MPa) 10, 20, 31.5
最大排放流量 L 1 3.2 6 10 15 20
F 6 10 15 20 25
公称容积(L) 0.4 0.63 1 1.6 2.5 4 6.3 10 16 20 25 32 40 50 20 25 40 50 63 80 100 63 80 100 125 160 100 160 200 250
连接方式 L H 250 320 315 355 420 530 700 660 870 1000 1170 1410 1690 2040 690 780 1050 1240 1470 1810 2190 1188 1418 1688 2008 2478 1315 1915 2315 2915
F 370 435 545 715 685 895 1025 1195 1435 1715 2065 715 810 1080 1270 1500 1840 2220 1203 1433 1703 2023 2493 1360 1960 2360 2960

基本尺寸(mm)

 DM M27×2 M42×2 M60×2 M72×2 M80×3 M100×3
Φ D1 40 50 60 80 80
Φ D2 50(50×3.1) 70(70×3.1) 80(80×3.1) 95(95×3.1) 115(115×3.1)
Φ D3 97 125 150 170 220
Φ D4 130 160 200 230 255
n-D5 6-Φ17 6-Φ22 6-Φ26 6-Φ26 8-Φ26
Φ D6 32(32×3.1) 50(50×3.1) 70(70×3.1) 80(80×3.1) 90(90×3.1) 115(115×5.7)
H1 52 66 85 105 115 115
H2 25 32 40 45 50
Φ D 89 114 152 219 299 351 426
重量
(kg)		 3 3.5 5.5 12.5 15 18.5 25.5 41 53 62 72 82 104 118 92 105 135 148 191 241 290 191 228 270 322 397 441 552 663 786

注意:

1. 对表格外的特殊规格、连接尺寸或螺纹的蓄能器，请与我们联系。

2. 括号内尺寸为O型密封圈尺寸，O型密封圈标准GB/1235-76，1Mpa=10bar=10.2kg/cm²
