如何确定蓄能器的螺纹?

迈赫隔膜式蓄能器需要通过螺纹连接到管路中去,因此确定螺纹的大小和种类尤为关键,下面将介绍几种关于测定螺纹种类的方法:

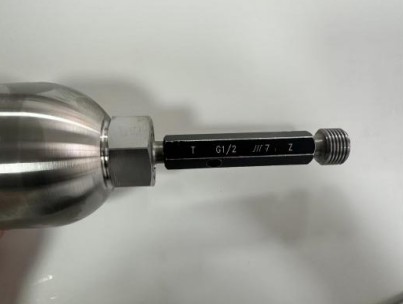

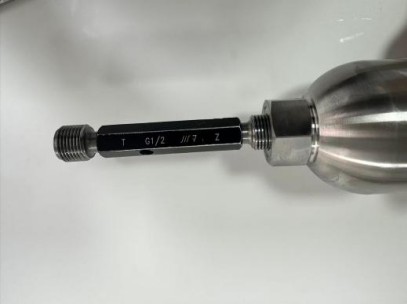

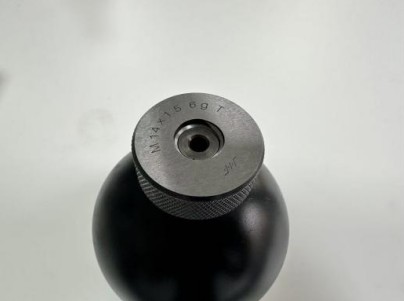

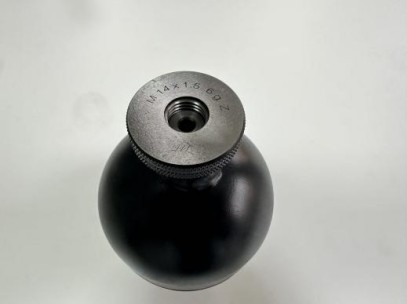

一、用塞规(检测内螺纹)或环规(检测外螺纹)来确定螺纹种类

最简单也是最准确的是用塞规或环规来判定,用塞规或环规旋入待检测的螺纹内,通规可以轻松旋入到底,并且止规最多只旋入2牙,那么该蓄能器螺纹就是螺纹规所对应的螺纹。

通规

止规

通规

止规

注意事项
1.检测前需清洁螺纹;
2.通止规都需垂直且轻微用力旋入,不可强行旋入;
3.通止规需定期校准。

二、使用卡尺和牙规确定螺纹种类的步骤如下:

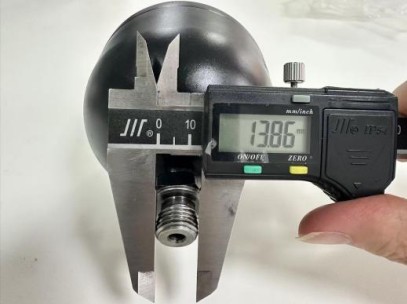

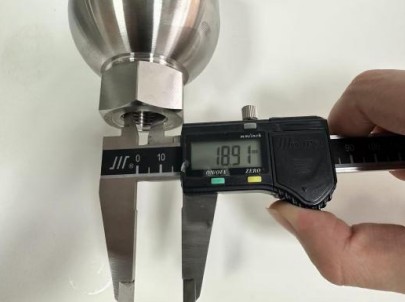

1. 测量螺纹外径(适用于外螺纹)或内径(适用于内螺纹)

外螺纹:用卡尺测量螺纹的大径(最外部的直径)。
内螺纹:测量螺纹的小径(螺纹内部的直径)。
注意:测量时需避开螺纹牙顶的磨损部分,取多次测量的平均值


2. 测量螺距(每英寸牙数或毫米间距)

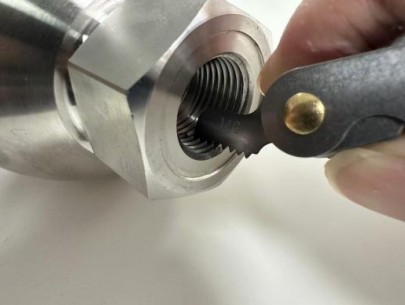

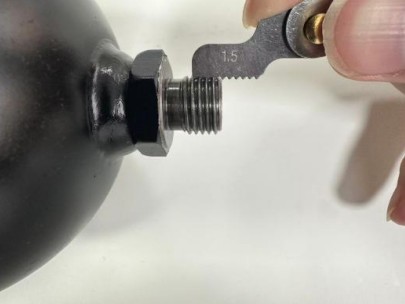

将牙规的齿片与螺纹牙槽逐一匹配,找到完全贴合的齿片。
读取齿片上标注的螺距:
公制螺纹:直接显示螺距(如1.5mm、2mm等)。
英制螺纹:显示每英寸牙数(如11牙/英寸、14牙/英寸等)。
替代方法(无牙规时):
用卡尺测量10个牙的距离,除以10得到平均螺距(适用于公制螺纹)。
对英制螺纹,数出1英寸内的牙数。

3. 核对螺纹参数

查对标准手册:将测得的直径和螺距与螺纹标准表对比。
例如:
测得外径≈17.9mm,螺距1.5mm → M18×1.5。
测得内径≈18.8mm,每英寸14牙 → G1/2。
注意事项
1.旧螺纹可能有磨损,需选择未磨损部分测量。
